探頭常識介紹：
血氧探頭分為數字探頭和模擬探頭，
6芯模擬探頭的屏蔽腳一般沒有信號控制，只是作為探頭檢測是否接入的作用。5芯模擬探頭則作為屏蔽使用，不具有探頭接入檢測作用。
6芯及5芯的數字探頭的屏蔽線為接收管的電源輸入線，為必須接入的線。
血氧探頭的發光管有2個并聯組成，一個為發紅光，一個發紅外光，一半肉眼可以看到的為紅光發光管。則探頭工作時，兩個發光管必須同時正常工作才
能正常檢測血氧飽和度，否則血氧飽和度的數值為錯誤數值。比如紅外光發光管損壞后，血氧飽和度則為99以上，不會低于99。
本血氧探頭檢測儀可以檢測紅外光發光管，紅光發光管的好壞及老化程度。
可以檢測接收管得正常與否。如果發光正常，但是接收壞的話，儀器會顯示探頭脫落！
儀器的基本特點：
1、檢測儀內置大容量鋰電池，可以長時間工作；充滿后可以連續工作大于60個小時（出廠時）。因為是鋰電池，請盡量不要過度放電。請注意正確使用
充電器，充電器電壓不能高于4.2V。請不使用時盡量關閉電源。
2、采用數碼管顯示屏顯示內容。
3、充電器綠燈亮表示充電完成，紅色越亮表示電量越低。
4、目前可以檢測BCI，NELLCOR的2腳發射管的探頭。
5、更多功能繼續升級中......（免費升級）
操作及代碼介紹：
檢測儀檢測開機顯示“----”，進入待機狀態。
選擇“五芯”則進行5芯的探頭檢測
選擇“六芯”則進行6芯的探頭檢測
當開始檢測后，顯示“....”表示正在檢測，請等待檢測結果
檢測完成后，如果探頭完全正常，則顯示“good”,
此時選擇“類型”鍵，顯示探頭的類型，數字探頭“S 02”還是模擬探頭“S 01”，再次選擇類型鍵，顯示內容為“L 00”表示發光管的老化程度，數值越大，老化 的程度越大。

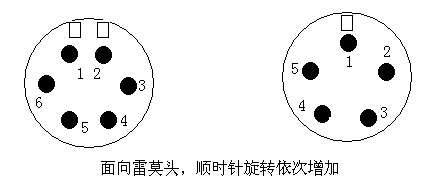

下圖對應的為雷莫頭的管腳順序。
注：如果在實際使用中，單雙槽不對的話，請將探頭的雷莫頭前端拆下后進行測試。
此時選擇“查看”鍵，可以查看探頭的管腳定義，顯示內容依次更替。
六芯時顯示屏的顯示的內容依次為：
蔽腳1、屏蔽腳2、IR（橙色）、RED（紅色）、接收正（白色）、接收負（黑色或者綠色）。
五芯依次顯示：
屏蔽腳IR（橙色）、RED（紅色）、接收正（白色）、接收負（黑色或者綠色）。
解釋：如果測試6芯后，選擇查看，依次按下查看時出現代碼如下：001，002，003，006，005，004
則代表1、2腳位屏蔽腳，3腳位IR腳，6腳位RED腳，5腳接收正，4腳接收負。
為了保證檢測的正常，請在出現錯誤后進行多次測試，以便確認錯誤！
當檢測出錯誤時，顯示以“E”開頭的錯誤代碼
優先級別如下：
第一優先級斷線
第二優先級短路
第三優先級接收管檢測
第四優先級發射管檢測，IR在前RED在后
錯誤代碼如下：
E 01 當顯示斷線時，請檢查以下內容
1、 探頭線沒有連接到雷莫頭上，呈斷開狀態
2、 雷莫頭端連接正常，但是線有問題
3、 探頭內部有問題
E 02 當顯示短路時，請檢查以下內容
1、 連接到雷莫頭上的線是否有短路狀態
2、 雷莫頭端連接正常，但是線有問題
3、 探頭內部有問題
E 03 此時，請檢查以下內容
1、 探頭的發射管IR損壞
2、 探頭的發射管IR損傷，但是發光亮度減弱
E 04 此時，請檢查以下內容
1、 探頭的發射管RED損壞
2、 探頭的發射管RED損傷，但是發光亮度減弱
E 05 接收管壞，請檢查以下內容
1、 探頭的接收管損壞
2、 探頭的接收管老化
E 10 本儀器不能識別的探頭類型
