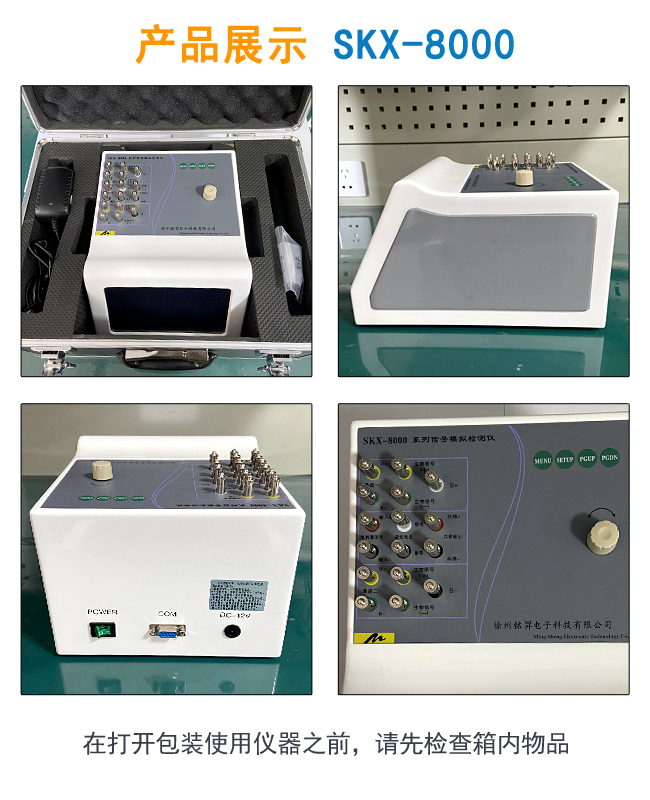

SKX-8000B簡介
SKX-8000B 神經元信號模擬儀是有徐州銘昇電子科技有限公司根據市場需求，開發完成的一款電信號模擬檢測設備。
尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）
名稱 | 長 | 寬 | 高 |
機器尺寸 | 27 | 20 | 16 |

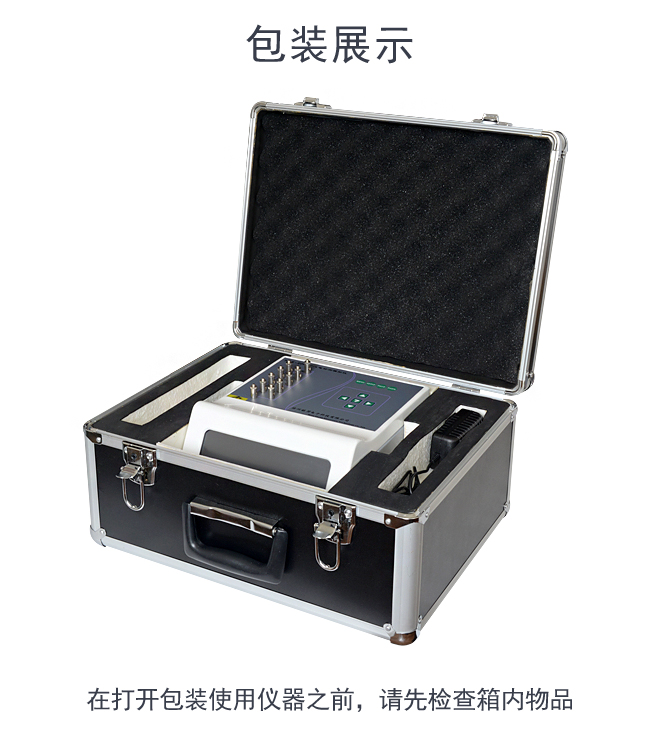

中號皮箱尺寸 | 40.5 | 31 | 20 |
紙箱尺寸 | 47 | 38.5 | 26.5 |
總重量（機器、紙箱、皮箱）：6.05公斤 | |||
標準配置：
★ 7英寸彩色顯示屏，配備觸摸屏+按鍵+編碼器操作。
★ 內置4節18650大容量鋰電池，可連續長時間工作，去除干擾。
標準檢測定標功能：
★ 可以產生方波、三角波、正弦波。
★ 頻率范圍：
方 波：0.1Hz-4000Hz（誤差≤1%）
三角波：0.1Hz-4000Hz（誤差≤1%）
正弦波：0.1Hz-4000Hz（誤差≤1%）
★ 幅度范圍：
通道一
a)A+ A- 輸出端：1mV-180mV （誤差≤2%）
b)生理信號輸出端：1uV-180uV （誤差≤2%）
通道二
a)B+ B- 輸出端：10mV-1800mV （誤差≤2%）
b)生理信號輸出端：10uV-1800uV （誤差≤2%）
★ 具有觸發功能
★ 具有觸發信號模式和固定信號模式，觸發方式分為輸入觸發信號和模擬儀手動觸發方式；在觸發模式下可外接電刺激觸發信號來生成波形，可以選擇
觸發延時周期分別為1000、1500、2000、2500、3000、3500、4000、4500、5000、5500、6000、7000、7500、8000、9000，
單位是uS，延時誤差范圍小于1uS
★ 共模信號輸出：峰峰值1.0V-24.0V，步長0.1V
★ 極化電壓信號輸出：-1000mV—1000mV
★ 集成檢測標準YY1095-2015
SKX-8000B適用范圍
從患者身體通過無創電極檢測獲得生物電信號，放大和傳輸這些信號，顯示波形，生物電信號的頻率范圍在0.1Hz-4000Hz之間，幅度在
1uV-1800mV之間的生物電信號檢測儀器。可以用來產生模擬人體的信號頻率及幅度，方便檢測儀器設備的幅頻特性等性能指標，并可以對儀器的放大倍
數進行定標。本模擬儀使用6位半數字萬用表對第一通道中的100uV，1mV的信號進行標定，誤差范圍≤2%。對于第二通道中的10mV方波信號進行標
定，誤差范圍≤2%。
SKX-8000B按鍵功能介紹
SKX-8000B采用按鍵+編碼器+觸摸屏的操作方式，一共有4個按鍵，一個編碼器。
MENU 菜單鍵：進入到系統主界面的快捷按鍵，可以在此界面選擇需要的菜單項。
SETUP 設置鍵：進入系統設置界面的快捷按鍵。
PGUP 上翻頁：在軟件中如果顯示內容大于屏幕時，使用此按鍵進行翻頁顯示。
PGDN 下翻頁：在軟件中如果顯示內容大于屏幕時，使用此按鍵進行翻頁顯示。
編 碼 器 操 作：按下編碼器相當于回車按鍵，左右旋轉進行項目選擇。
觸 摸 屏 操 作：只可以操作大的選項按鈕，小選項將自動忽略。
請注意：
減小信號的干擾方法：
當采集uV級別的信號時，空間中存在的各種干擾將嚴重影響信號的采集，比如人體和采集板卡的距離，人體和模擬儀之間的距離，計算機和儀器設備的距離都是影響uV級別信
號的干擾源，因此為了減小此類干擾，請注意將采集板卡和模擬儀原來人體和計算機，特別是在開發階段中，盡量使用電池供電，通信接口使用藍牙，有線串口特別容易引入
計算機的干擾，請注意！
以下圖片為我公司模擬儀使用客戶的采集卡采集的波形圖，圖示可以看出，總的系統噪聲在1~2uV，其中使用了濾波算法。
